G5RL-U/-K 小型低背，实现16A开关的闭锁型功率继电器

立即咨询技术资料下载

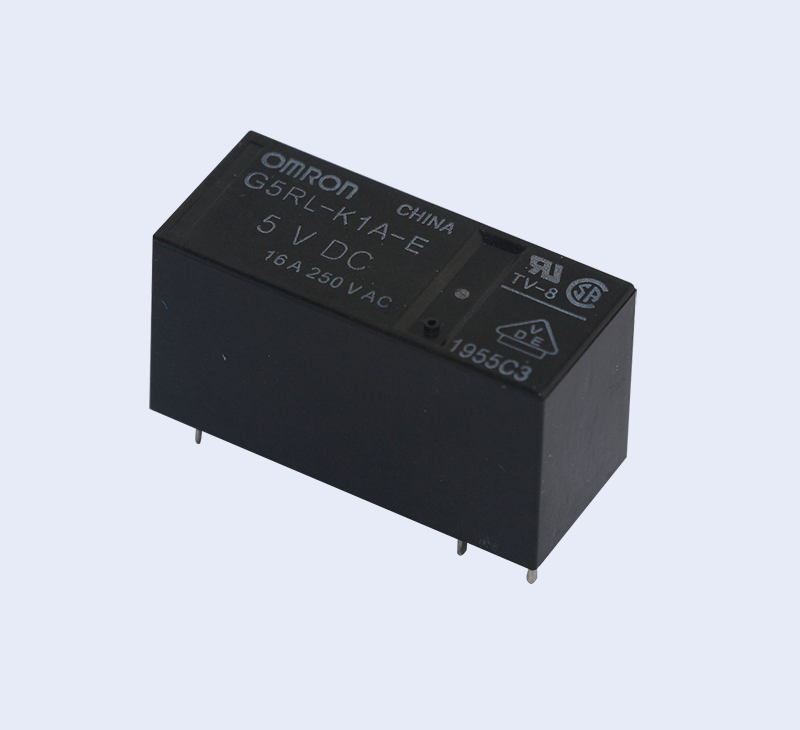

G5RL-U/-K 功率继电器

小型低背，实现16A开关的闭锁型继电器

▶ 线圈与接点间的绝缘沿面距离8mm。

▶ 耐冲击电压高达10kV，高绝缘。

▶ 最高环境温度可达85℃。

▶ 适用于TV-8额定规格。

种类

分类	接点结构	保护构造	1线圈闭锁型		2线圈闭锁型		最小包装单位
			型号	线圈额定电压（V)	型号	线圈额定电压（V)
高容量型	1a	耐助焊剂型	G5RL-U1A-E	DC3V DC5V DC6V DC12V DC24V	G5RL-K1A-E	DC5V DC12V DC24V	100个/托盘
	1c		G5RL-U1-E		G5RL-K1-E

注.订购时，请注明线圈额定电压（V）。
例：G5RL-U1A-E DC5
此外，交付时的包装标记及标注的电压规格为□□VDC。

■ 额定值

操作线圈

1线圈闭锁型

额定电压(V)	项目	额定电流(mA)	线圈电阻(Ω)	动作电压(V)	复位电压(V)	最大容许电压(V)	消耗功率(mW)
DC	3	200	15	70%以下	70%以下	130%	约600
	5	120	41.7
	6	100	60
	12	50	240
	24	25	960

2线圈闭锁型

额定电压(V)	项目	额定电流(mA)		线圈电阻(Ω)		动作电压(V)	复位电压(V)	最大容许电压(V)	消耗功率(mW)
		动作线圈	复位线圈	动作线圈	复位线圈
DC	5	150		33.3		70%以下	70%以下	130%以下	约750
	12	62.5		192
	24	35		686					约840

注1. 额定电流、线圈电阻为线圈温度+23℃时的值，±10%。
注2. 动作特性为线圈温度+23℃时的值。
注3. 最大容许电压为继电器线圈能够施加的电压的最大值。

■ 性能

项目	功能	1线圈闭锁型、2线圈闭锁型
	接点结构	1a,1c
接触电阻		100mΩ以下
动作时间		10ms以下
复位时间		10ms以下
最小脉冲宽度		30ms
最大脉冲宽度	?	1min
绝缘电阻		1,000MΩ以上
耐压	线圈与接点间	AC6,000V 50/60Hz 1min
	同极接点间	AC1,000V 50/60Hz 1min
耐冲击电压	线圈与接点间	10kV (1.2 × 50μs)
绝缘距离	线圈与接点间	空间：6.4mm、沿面：8mm
振动	耐久	10~55~10Hz 单振幅0.75mm（双振幅1.5mm）
	误动作	动作：10~55~10Hz 单振幅0.75mm（双振幅1.5mm）复位（1a接点除外）：10~55~10Hz 单振幅0.75mm（双振幅1.5mm）
冲击	耐久	1,000m/s2
	误动作	动作：150m/s2 复位（1a接点除外）：50m/s2
寿命	机械	500万次以上（开关频率12,000次/小时）
?	电气	5万次以上（开关频率1,800次/小时）
使用环境温度		-40~+85℃（无结冰、无凝露）
使用环境湿度		5~85%RH
重量		约10g

注：上述为初始值
＊1.测量条件：根据电压下降法，在DC5V 1A的条件下
＊2.测量条件：在环境温度23℃、施加额定线圈操作电压的条件下。负载比：请在10%以下使用。
＊3.测量条件：用DC500V绝缘电阻计测量与耐压项目中相同的部位。
＊3.在最小脉冲宽度30ms的条件下开关。

(单位: mm) G5RL-U1A-E
印刷基板加工尺寸(BOTTOM VIEW)	端子配置/内部接线图 (BOTTOM VIEW) 注. 请注意线圈极性。
注方向标记如下所示:

G5RL-U1-E
印刷基板加工尺寸(BOTTOM VIEW)	端子配置/内部接线图 (BOTTOM VIEW) 注. 请注意线圈极性。
注方向标记如下所示:
G5RL-K1A-E
印刷基板加工尺寸(BOTTOM VIEW)	端子配置/内部接线图 (BOTTOM VIEW) 注. 请注意线圈极性。
注方向标记如下所示:

G5RL-K1-E
印刷基板加工尺寸(BOTTOM VIEW)	端子配置/内部接线图 (BOTTOM VIEW) 注. 请注意线圈极性。
注方向标记如下所示:

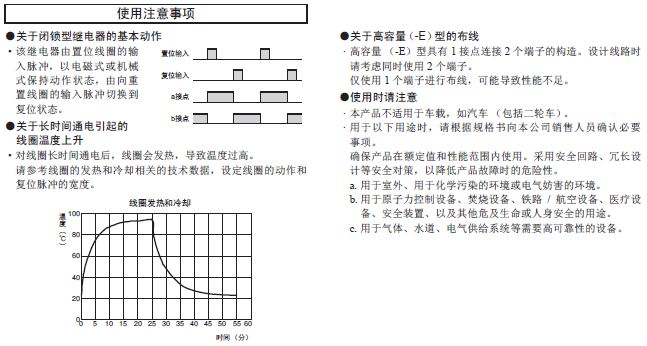

注意事项
