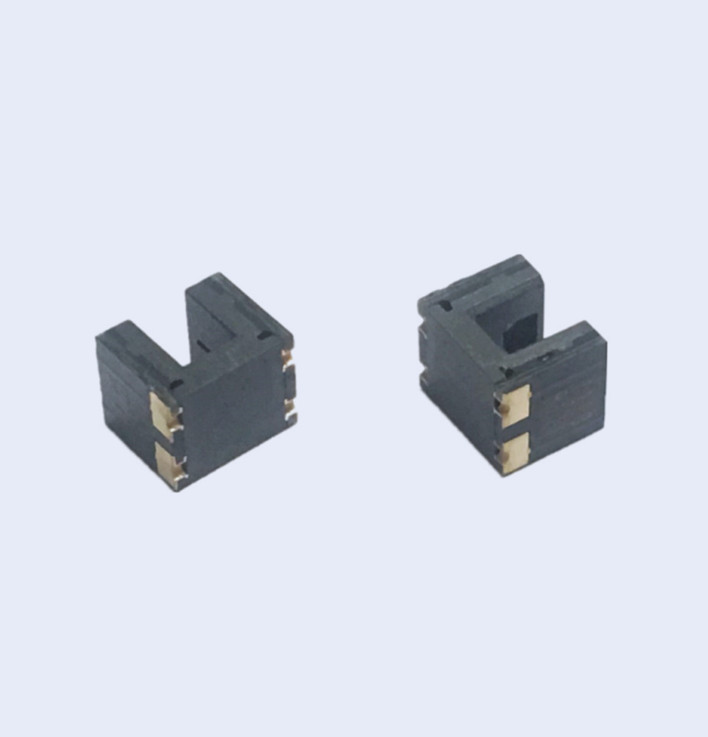

双通道U型光电开关EE-SX1321

元器件&模块解决方案

全国服务热线

400 1386 882

139 0230 5242

鼎悦官网
关于我们
1. 企业介绍品牌文化品牌荣誉品牌视频公司历程合作伙伴
博鱼app官方
1. 欧姆龙继电器欧姆龙开关 F1星空体育 flfa星空体育压差传感器/流量计 u10星空体育
2. 磁保持继电器高频继电器安全继电器信号继电器 hk星空体育车载/DC功率继电器固态继电器 MOS FET继电器继电器用插座宏发继电器继电器模组

  欧姆龙微动开关欧姆龙检测开关门用开关/电源开关欧姆龙轻触开关船型开关欧姆龙按钮开关工业用操作开关 DIP开关拨码开关带灯轻触开关欧姆龙鼠标开关欧姆龙触发开关

  基板对FPC连接基板对电线连接板对板连接外部连接 IC插座短路连接器 USB Type-C接口检测设备 TAB连接器 ZD连接器印刷基板用端子台

  微型光电传感器反射型传感器振动传感器/倾倒传感器人脸识别传感器 IOT传感器 MEMS非接触温度传感器 MEMS压力传感器微型位移传感器/测距传感器粉尘传感器 MEMS风量传感器 MEMS流量传感器

  流量计压差传感器

  厚膜电阻薄膜电阻压敏电阻热敏电阻合金电阻色环电阻铝电解电容圆片瓷介电容片式陶瓷电容独石电容器 CU单片机 AD转换芯片贴片电感插件电感片式磁珠贴片功率电感共模滤波器片式功率电感
应用方案
1. 产品应用行业应用方案
2. 车载设备电脑相关家电行业能源行业数码通讯医疗行业产业机械楼宇安防智能锁微压差传感器应用方案

  新能源电子部件解决方案 ATE行业解决方案
服务支持
1. 技术支持资料下载
2. 开关资料下载继电器资料下载连接器资料下载传感器资料下载
博鱼boyu官网
1. 新品发布新闻资讯行业动态公司动态
联系我们

欧姆龙超小型槽型·SMD型（槽宽：2mm）印刷电路板表面封装型高分辨率（狭缝宽：0.3mm）双通道输出型

立即咨询

绝对最大额定值（Ta =25ºC）

项目		符号	额定值	单位
发光侧	正向电流	IF	25 *1	mA
	脉冲正向电流	IFP	100 *2	mA
	反向电压	VR	5	V
受光侧	集电极·发射极之间电压	VCEO	12	V
	发射极·集电极之间电压	VECO	5	V
	集电极电流	IC	20	mA
	集电极损耗	PC	75 *1	mW
动作温度		Topr	-30 ～ +85 *1	ºC
储存温度		Tstg	-40 ～ +90 *1	ºC
回流焊接温度		Tsol	255 *3	ºC

*1. 环境温度超过25ºC时，请参阅温度额定值图
*2. 占空比1%, 脉冲宽度 0.1 ms
*3. 焊接时间10秒以内

电气及光学特性 (Ta = 25ºC)

项目		符号	特性值			单位	条件
项目		符号	MIN.	TYP.	MAX.	单位	条件
发光侧	正向电压	VF	---	1.1	1.3	V	IF = 5mA
	反向电流	IR	---	---	10	μA	VR = 5V
	峰值发光波长	λP	---	940	---	nm	IF = 20mA
受光侧	光电流	IL1	150	---	1500	μA	IF = 5mA, VCE = 5V
	光电流	IL2	150	---	1500	μA	IF = 5mA, VCE = 5V
	暗电流	ID	---	10	100	nA	VCE = 10V, 0×
	集电极·发射极之间饱和电压	VCE (sat)	---	0.1	0.4	V	IF = 20mA, IL = 50µA
	峰值分光灵敏度波长	λP	---	900	---	nm	VCE = 5V
上升时间		tr	---	19	---	μs	VCC = 5V, RL = 100Ω, IL = 500µA
下降时间		tf	---	26	---	μs	VCC = 5V, RL = 100Ω, IL = 500µA
